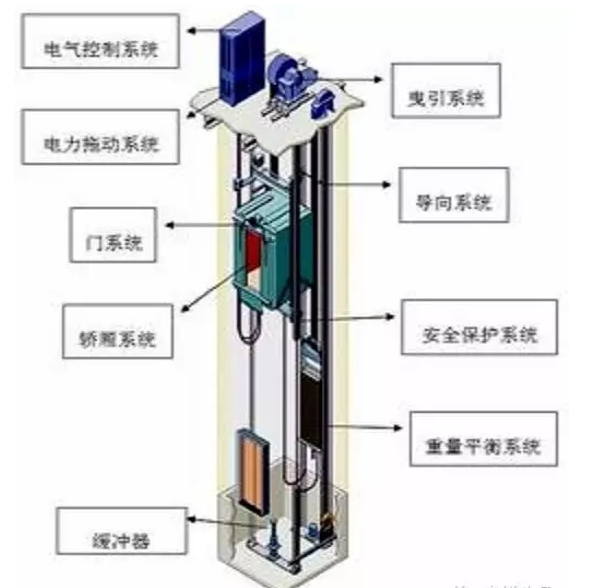

電梯八大系統：曳引式電梯篇

曳引驅動電梯（以下簡稱電梯）是指提升繩靠主機的驅動輪繩槽的摩擦力驅動的電梯，對于我們乘坐的電梯，也就是曳引驅動乘客電梯，都屬于這種電梯。

一、曳引系統    

電梯曳系統的功能是輸出動力和傳遞動力，驅動電梯運行。主要由曳引機，曳引鋼絲繩，導向輪和反繩輪組成。拽引機為電梯的運行提供動力，由電動機，拽引輪，連軸器，減速箱，和電磁制動器組成。拽引鋼絲的兩端分別連轎廂和對重，依靠鋼絲繩和拽引輪之間的摩擦來驅動轎廂升降。導向輪的作用是分開轎廂和對重的間距，采用復繞型還可以增加拽引力。  

二、導向系統 
  導向系統由導軌，導靴和導軌架組成。它的作用是限制轎廂和對重的活動自由度，使得轎廂和對重只能沿著導軌做升降運動。  

三、門系統 
  門系統有轎廂門，層門，開門，連動機構等組成。轎廂門設在轎廂入口，由門扇，門導軌架，等組成，層門設在層站入口處。開門機設在轎廂上，是轎廂和層門的動力源。

四、轎廂 
  轎廂是運送乘客或者貨物的電梯組件。它是有轎廂架和轎廂體組成的。轎廂架是轎廂體的承重機構，由橫梁，立柱，底梁，和斜拉桿等組成。轎廂體由廂底，轎廂壁，轎廂頂以及照明通風裝置，轎廂裝飾件和轎廂內操縱按鈕板等組成。轎廂體空間的大小由額定載重量和額定客人數決定。  

 五、重量平衡系統 
  重量平衡系統由對重和重量補償裝置組成。對重由對重架和對重塊組成。對重將平衡轎廂自重和部分額定載重。重量補償裝置是補償高層電梯中轎廂與對重側拽引鋼絲繩長度變化對電梯的平衡設計影響的裝置。 

 六、電力拖動系統 
  電力拖動系統由拽引電機，供電系統，速度反饋裝置，調速裝置等組成，它的作用是對電梯進行速度控制。拽引電機是電梯的動力源，根據電梯配置可采用交流電機或者直流電機。供電系統是為電機提供電源的裝置。速度反饋系統是為調速系統提供電梯運行速度信號。一般采用測速發電機或速度脈沖發生器與電機相連。調速裝置對拽引電機進行速度控制。 

七、電氣控制系統 
  電梯的電氣控制系統由控制裝置，操縱裝置，平層裝置，和位置顯示裝置等部分組成。其中控制裝置根據電梯的運行邏輯功能要求，控制電梯的運行，設置在機房中的控制柜上。操縱裝置是由轎廂內的按鈕箱和廳門的召喚箱按鈕來操縱電梯的運行的。平層裝置是發出平層控制信號，使電梯轎廂準確平層的控制裝置。所謂平層，是指轎廂在接近某一樓層的?？空緯r，欲使轎廂地坎與廳門地坎達到同一平面的操作。位置顯示裝置是用來顯示電梯所在樓層位置的轎內和廳門的指示燈，廳門指示燈還用尖頭指示電梯的運行方向。  

八、安全保護系統 
  安全保護系統包括機械的和電氣的各種保護系統，可保護電梯安全的使用。機械方面的有：限速器和安全鉗起超速保護作用，緩沖器起沖頂和撞底保護作用，還有切斷總電源的極限保護裝置。電氣方面的安全保護在電梯的各個運行環節中都有體現。

    碩博生產透明仿真教學電梯是為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程實驗演示，使更多的人能夠更好的了解電梯、使用電梯，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計的。

電梯是根據*常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢嶋H電梯的所有功能。事實上可以把它看作是小型化了的真實電梯。為了便于教學，電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純的理論教學方式或是參觀實際電梯時所帶來的不安全，無法全面了解其內部結構及運行過程等種種實際問題。

電梯的電氣控制系統采用松下可編程控制器（PLC）實現邏輯智能控制，交流變頻調速（VFO）驅動，其硬件結構的組成及功能與實際電梯完全一樣。具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。
