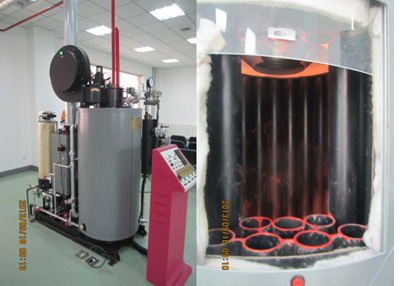

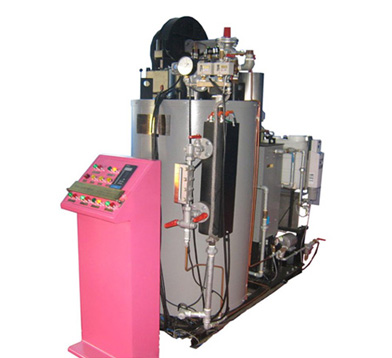

立式燃油（氣）鍋爐模擬教學設備

    鍋爐本體、附屬設備安全附件、閥門等為實物仿真，并可進行相應模擬操作，且能夠?qū)\(yùn)行狀況進行顯示（如水位、壓力、溫度、送風和引風量調節、點火、水位表沖洗等）進行顯示。鍋爐選用國內目前在用的具有代表性的典型爐型立式燃油（氣）鍋爐圖紙，按一定比例將真實鍋爐縮小制作。鍋爐外形、配備的附屬設備、安全附件和操作閥門等均為真實部件，能供司爐人員操作。）鍋爐與附屬設備操作的安全附件和閥門為信號采集點。系統能將采集到的信號，利用信號傳遞技術輸送到電控柜內，由PLC可編程序控制系統對信號進行處理。利用網絡通信模塊將PLC可編程序控制系統處理的信息傳遞到系統計算機。計算機內利用“力控”軟件應用技術將處理的數據體現在模擬系統客戶端。客戶端的數據通過網絡傳送到系統服務器內，由服務器對數據進行處理后反饋到客戶端。

立式燃油（氣）鍋爐模擬教學設備主要配置
鍋爐附屬設備（真實）：鼓風機、水泵、油泵、燃燒器、水處理裝置、省煤器、熱交換器、分汽缸等。

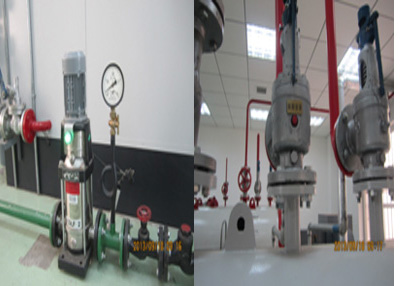

安全附件及閥門（真實）：安全閥、壓力表、水位表、各管路系統的操作閥門等內部改裝及裝配。
連接管路：鍋爐各系統連接管路。
電控柜：包括PLC、電源、控制按鈕指示燈、端子、水位計等。

功能模塊
立式燃油（氣）鍋爐模擬機由8大功能模塊組成
（1）3D動畫模擬教學模塊
（2）演示模塊
（3）訓練模塊
（4）考核模塊
（5）數據庫管理模塊
（6）用戶管理模塊
（7）幫助模塊
（8）系統維護模塊

系統軟件功能
（1）鍋爐各系統工作流程與正確操作演示功能；
（2）上機操作訓練功能；
（3）考核功能；
（4）試題自選試題、隨機選題、自動組卷功能；
（5）考試計時功能；
（6）考核自動打分功能；
（7）學員信息管理功能；
（8）學員數據庫管理功能；
（9）學員信息導入導出功能；
（10）數據庫維護功能；
（11）備份數據庫功能；
（12）身份證識別系統功能；

系統演示功能
（1）水位控制系統及沖洗水位表；
（2）送風系統；
（3）排污系統；
（4）鍋內煙氣流程系統；
（5）水循環流程系統；
（6）壓力系統；
（7）安全附件出現故障時操作系統；
（8）安全附件正常操作系統；
（9）鍋爐出現故障時操作系統；
（10）鍋爐正常運行操作系統；
